آیا می خواهید با ماشین های خم NC خداحافظی کنید؟
سری WC67K از ماشین های خم شدن نوار پیچ خورده CNC انتخابی مناسب برای خم شدن CNC است.
مجهز به سیستم TP10 CNC و جدول جبران الکتریکی ، سری WC67K اقتصادی ، با دوام است و دقت خوبی را ارائه می دهد .
ترمز پرس Torsion-Sync CNC WC67K
- ترمز مطبوعاتی همزمان محور WC67K محور همزمان دارای یک طراحی صنعتی برش و پیکربندی پارامتر بهینه شده ، اطمینان از ثبات و عملکرد ساده است.
- این یک قاب جوش داده شده یکپارچه را شامل می شود و از مرکز ماشینکاری CNC برای پردازش کلی ، افزایش دوام و دستیابی به دقت بالا استفاده می کند.
- مجهز به سیستم COTRUST TP10 CNC و جدول جبران CNC ، این سری دقت خمشی را تضمین می کند و می تواند نیازهای مختلف خمشی را برآورده کند و به شما امکان می دهد تا در بودجه محدود تجهیزات با دقت بالا را بدست آورید.
سیستم کنترل CNC

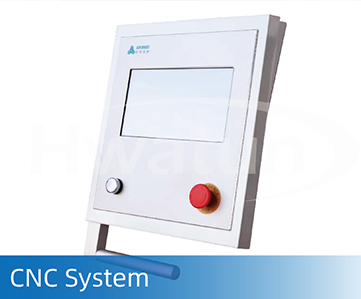

 | کنترلر COTRUST TP10 CNC کنترلر COTRUST TP10 CNC ، طراحی شده برای ترمزهای فشار همگام سازی پیچشی ، دارای صفحه لمسی 10 اینچی ، کنترل PLC و ارتباطات می تواند باز شود. این مرکز از چندین محور پشتیبانی می کند ، حداکثر 350 برنامه را ذخیره می کند و محاسبات اتوماتیک پیشرفته را ارائه می دهد و از عملکرد آسان و کارآمد اطمینان می دهد. |
نمای کلی از سیستم cotrust tp10
- سیستم کاملاً کاربردی به طور خاص برای ماشینهای ترمز فشار همگام سازی پیچشی طراحی شده است.
- این سیستم دارای گواهینامه CE و ROHS است و از رعایت استانداردهای بین المللی اطمینان می دهد.
- مجهز به عملکرد محور X/Y استاندارد است و می تواند به راحتی برای پشتیبانی از محور R گسترش یابد و تطبیق پذیری بیشتری را برای نیازهای مختلف خم فراهم می کند.
- سیستم TP10 CNC دارای صفحه لمسی رنگی 10 اینچی واقعی برای عملکرد آسان است.
- دارای کنترل PLC برای عملکرد پایدار و قابل اعتماد است.
- کنترل ارتباطات اتوبوس سانپن سیستم امکان برقراری ارتباط سریع و موقعیت یابی دقیق را فراهم می کند.
- سیستم TP10 CNC می تواند حداکثر 350 برنامه را با هر 24 مرحله ذخیره کند.
- از 30 مشت فوقانی و 60 مرگ پایین برای ظرفیت ذخیره سازی پشتیبانی می کند.
- توابع اختیاری مانند توابع پل و الگوریتم های پیشرفته جبران خسارت برای شخصی سازی و تطبیق پذیری در دسترس هستند.
 |

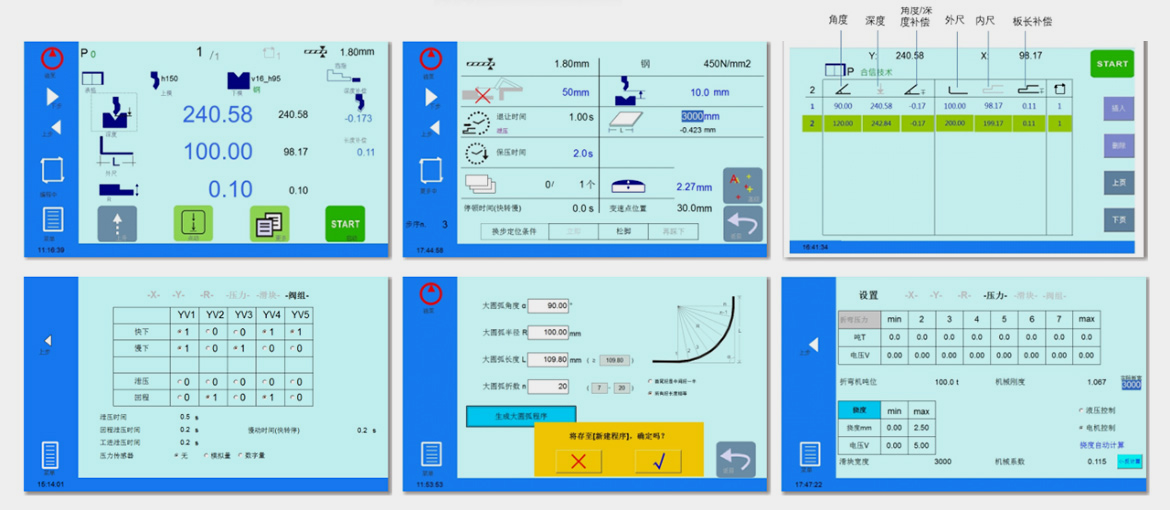

عملکرد خمش کنترلر TP10
- صفحه برنامه دسترسی سریع برای راه اندازی آسان
- عملکرد مدیریت کتابخانه قالب کاربر پسند
- رابط منو یا گزینه برنامه نویسی جدول
- عملکرد تسلیم خودکار پشت صحنه
- محاسبه خودکار فشار و عمق
- محاسبه خودکار زاویه ، انحراف و جبران عرض صفحه
- عملکرد برنامه پیوند برای دستیابی به خم مرحله بی نهایت .
ساختار قوی
 | نمودار تجزیه و تحلیل عنصر محدود ساختار مکانیکی ترمز مطبوعات و کلیه مؤلفه های اصلی تحت تجزیه و تحلیل سه بعدی و طراحی بهینه سازی قرار می گیرند و یک طراحی جذاب و ساختار قابل اعتماد برای عملکرد دستگاه پایدار را تضمین می کنند. طراحی قاب سفت دستگاه با یک قاب یک قطعه جوش داده شده طراحی و ساخته شده است که بدون استفاده مجدد از آن برای تضمین استحکام و دقت ساخته شده است. پردازش یکپارچه -کل قاب ماشین در یک فرآیند انتگرال با استفاده از یک مرکز ماشینکاری سه بعدی CNC برای اطمینان از دقت بالا به پایان رسیده است. |

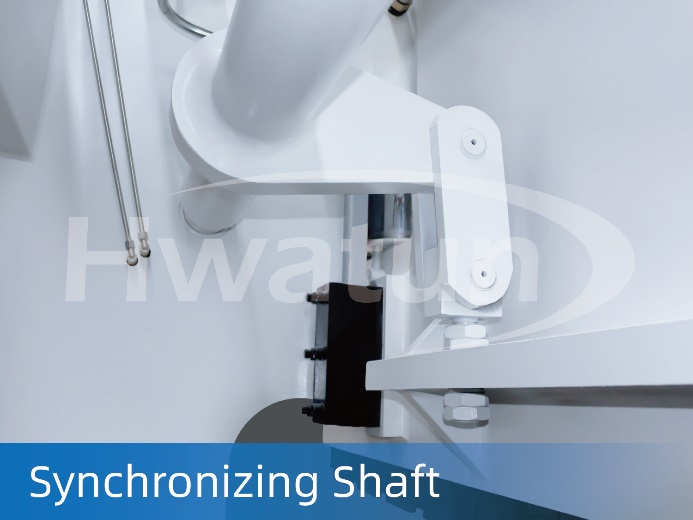

 | ساختار همزمان شافت پیچشی -هماهنگ سازی در سکته مغزی دستگاه خمش ساختار هماهنگ سازی مکانیکی ، که در ساختار ساده است ، پایدار و قابل اعتماد است . |
تاج گذاری CNC
 | جدول ضد انعطاف پذیری کنترل شده CNC موتوری تاج گذاری CNC برای جبران تغییر شکل انحراف در قطعه های خم شده ناشی از رم و صفحه عمودی کار استفاده می شود. |
سنج
- ساختار سنج پشتی برای موقعیت یابی دقیق و دقیق محورها طراحی شده است ، با یک پرتو مجهز به ریل های راهنمای خطی دوگانه برای پایداری و دقت پیشرفته.
- محور X جابجایی افقی سنج پشتی را در رابطه با مرکز قشر تحتانی کنترل می کند و از این طریق موقعیت دقیق آن را در حین حرکت به سمت یا به دور از قالب پایین تعیین می کند.

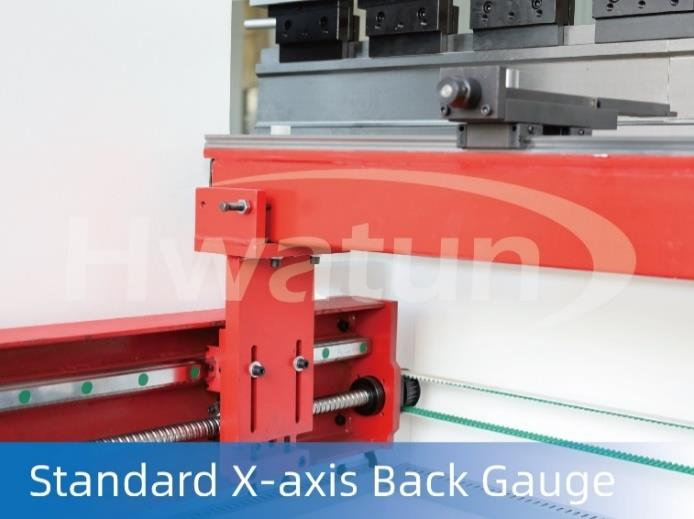

 | سنج محور X استاندارد - از راهنماهای خطی دوگانه ، کشویی و پیچ های توپ برای عملکرد پیشرفته برخوردار است. - با عملکرد تنظیم ارتفاع ، کاربران انعطاف پذیری برای سفارشی کردن ارتفاع با توجه به نیازهای خاص خود دارند. |

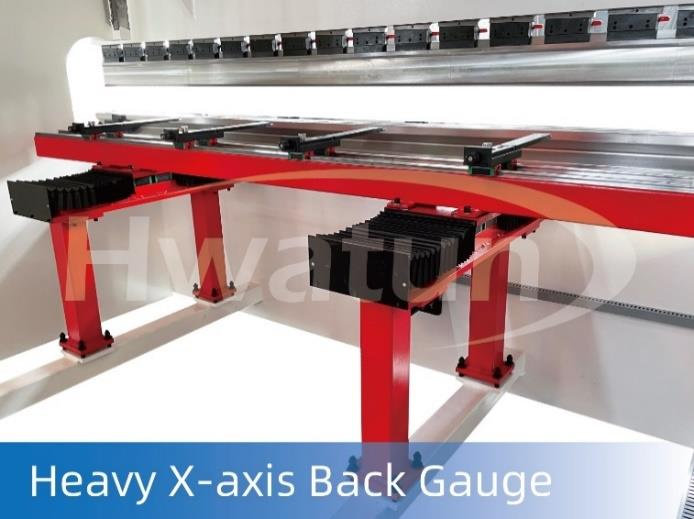

 | سنج پشت محور X سنگین -دستگاه های وزن بیش از 300 تن مجهز به دستگاه انتگرال با ماشین سازی با محور X هستند. - مجهز به چهار ریل راهنمای خطی ، هشت لغزنده و پیچ های دو توپ برای اطمینان از ثبات و صحت سنج عقب. |

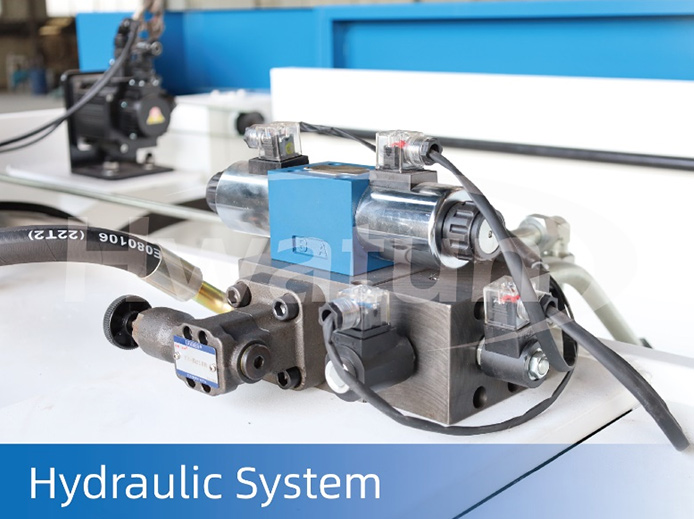

 | سیستم هیدرولیکی این دستگاه شامل یک گروه سوپاپ هیدرولیک یکپارچه پیشرفته ، از عملکرد قابل اعتماد و تسهیل تعمیر و نگهداری برای اطمینان از عملکرد پایدار سیستم هیدرولیک آن است. |

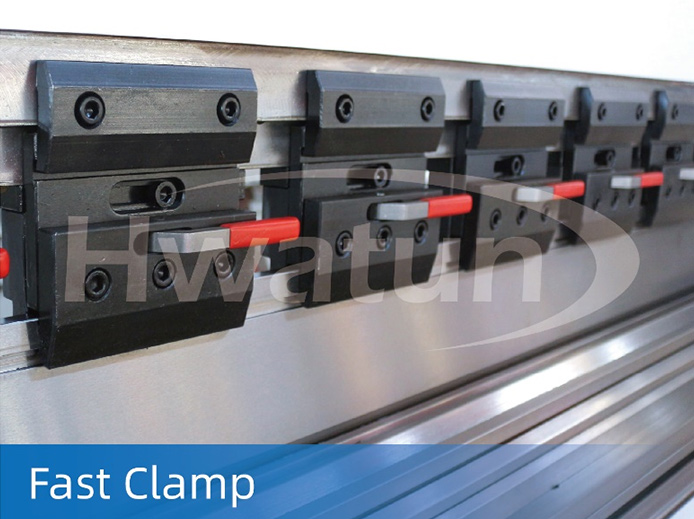

 | گیره سریع - مجهز به یک گیره سریع با دقت بالا که امکان جایگزینی آسان پانچ فوقانی را با کشیدن دسته ، نصب پانچ ساده و کارآمد فراهم می کند. |

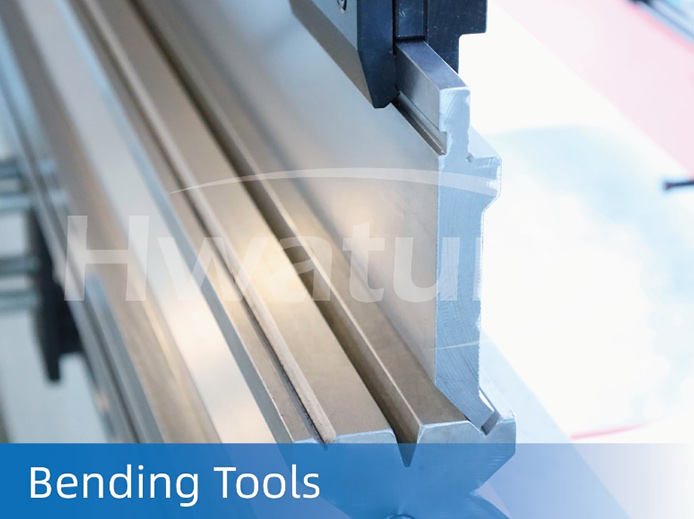

 | تمام مشت های فوقانی و می میرند به صورت استقرایی سخت می شوند مهندسان ما مناسب ترین ابزار را بر اساس نقاشی های قسمت شما ، ضخامت ورق های متداول ، ارتفاع باز و نیروی خمش ترمز فشار توصیه می کنند . |
| مدل | اسمی فشار | خم طول | فاصله بین طرف قاب | گلو عمق | کشویی سکته | نور روز | اصلی موتور قدرت |
| (KN) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | (KW) | |
| 63T2500 | 630 | 2500 | 2000 | 320 | 120 | 365 | 5.5 |
| 63t3200 | 630 | 3200 | 2500 | 320 | 120 | 365 | 5.5 |
| 125T2500 | 1250 | 2500 | 2000 | 400 | 120 | 400 | 7.5 |
| 125t3200 | 1250 | 3200 | 2500 | 400 | 120 | 400 | 7.5 |
| 125T4000 | 1250 | 4000 | 3200 | 400 | 120 | 400 | 7.5 |
| 160T2500 | 1600 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 160T3200 | 1600 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 160T4000 | 1600 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 200T2500 | 2000 | 2500 | 2000 | 400 | 200 | 450 | 11 |
| 200T3200 | 2000 | 3200 | 2500 | 400 | 200 | 450 | 11 |
| 200T4000 | 2000 | 4000 | 3200 | 400 | 200 | 450 | 11 |
| 250T3200 | 2500 | 3200 | 2500 | 400 | 250 | 500 | 18.5 |
| 250T4000 | 2500 | 4000 | 3200 | 400 | 250 | 500 | 18.5 |
| 250،000 | 2500 | 5000 | 4000 | 400 | 250 | 500 | 18.5 |
| 300T4000 | 3000 | 4000 | 3000 | 400 | 250 | 525 | 22 |
| 300T5000 | 3000 | 5000 | 4000 | 400 | 250 | 525 | 22 |
| 300T6000 | 3000 | 6000 | 4800 | 400 | 250 | 525 | 22 |
| 400t4000 | 4000 | 4000 | 3000 | 400 | 320 | 600 | 30 |
| 400t5000 | 4000 | 5000 | 4000 | 400 | 320 | 600 | 30 |
| 400t6000 | 4000 | 6000 | 4800 | 400 | 320 | 600 | 30 |
| 500t4000 | 5000 | 4000 | 3000 | 400 | 320 | 600 | 37 |
| 500t5000 | 5000 | 5000 | 4000 | 400 | 320 | 600 | 37 |
| 500t6000 | 5000 | 6000 | 4800 | 400 | 320 | 600 | 37 |
| 600T4000 | 6000 | 4000 | 3000 | 400 | 320 | 600 | 45 |
| 600T5000 | 6000 | 5000 | 4000 | 400 | 320 | 600 | 45 |
| 600T6000 | 6000 | 6000 | 4800 | 400 | 320 | 600 | 45 |
یک شرکت ستون فقرات کلیدی در صنعت ماشین آلات Forging. این شرکت در منطقه صنعتی Haian Binhai ، استان جیانگسو ، در Delta River River Yangtze توسعه یافته واقع شده است.
ما در تولید ماشینهای برش سری "Huaduan" سری "Huaduan" ، دستگاه های خمشی ، دستگاه های نورد صفحه ، پرس هیدرولیک و خطوط تولید برشی و سطح بندی. محصولات به طور گسترده ای در صنعت نور ، حمل و نقل هوایی ، کشتی سازی ، متالورژی ، ابزار دقیق ، لوازم برقی ، محصولات استیل ضدزنگ ، صنایع ساخت و ساز و دکوراسیون مورد استفاده قرار می گیرند. محصولات به اروپا ، آمریکا ، آسیای جنوب شرقی ، خاورمیانه و سایر کشورها و مناطق صادر می شوند.
شرکت ما دارای بسیاری از برش های داخلی ، تاشو ، نورد ، مطبوعات هیدرولیک ، خطوط تولید برشی تراشی و سایر کیفیت تولید حرفه ای ، تحقیق و توسعه ، سطح فنی در صدر صنعت است. ابزار Huaduan Machine Tool با آگاهی پیشرفته ، مفاهیم جدید و روحیه نوآورانه ، فن آوری های پیشرفته ای را در داخل و خارج از کشور ادغام می کند و به طور مداوم در حال توسعه محصولات صنعت است و پایه و اساس محکمی برای "Huaduan" برای ایجاد یک برند مشهور جهان در صنعت جعلی ایجاد می کند.
تجربه صنعت
پوشش کارخانه
محوطه سازی
مقدار خروجی سالانه
بهبود سرعت برش دستگاه های برش لیزر CNC در حالی که اطمینان از لبه های برش صاف یک کار بسیار چالش برانگیز است ، زیرا شامل بهینه سازی جامع پارامترهای متعدد مانند قدرت لیزر ، سرعت برش ، جریان گاز...
بیشتر بخوانیدبهبود مقاومت در برابر لرزش کلی دستگاه برش کلید بهینه سازی عملکرد تجهیزات ، گسترش عمر خدمات و بهبود دقت پردازش است. با بهبود سیستم پشتیبانی ، می توان تأثیر لرزش بر روی تجهیزات را به طور مؤثر ...
بیشتر بخوانیدسازگاری دستگاه CNC دقیق ابزارهای پردازش مواد مختلف یک مسئله پیچیده است که شامل خصوصیات مواد ، دقت پردازش ، انتخاب ابزار ، پارامترهای فرآیند و جنبه های دیگر است. تفاوت در خصوصیات فیزیکی و شیم...
بیشتر بخوانیددر ترمز پرس Torsion-Sync CNC WC67K نمایانگر اوج فناوری خمشی مدرن است و ترکیبی از طراحی برش ، مهندسی دقیق و ویژگی های کاربر پسند را ارائه می دهد. این ترمز مطبوعاتی که به طور خاص برای خمش همزمان محور Torsion طراحی شده است ، برای کاربران سطح ورودی و پیشرفته که به دنبال یک راه حل قابل اعتماد و با کارایی بالا هستند ، ایده آل است.
طراحی استثنایی و کیفیت ساخت
سری WC67K دارای یک طراحی صنعتی پیشرفته با یک قاب جوش داده شده یکپارچه است و از ثبات و دوام استثنایی اطمینان می دهد. ساخت و ساز قوی این دستگاه از طریق پردازش مرکز ماشینکاری CNC افزایش می یابد ، که عملکرد دقیق و عملکرد طولانی مدت را تضمین می کند. سیستم همزمان محور Torsion که در این ترمز مطبوعاتی به کار رفته است ، نتایج خمشی دقیق و مداوم را ارائه می دهد و این امر به یک افزودنی ارزشمند برای هر کارگاه آموزشی یا تسهیلات تولیدی تبدیل می شود.
سیستم پیشرفته CNC
در قلب WC67K سیستم COTRUST TP10 CNC ، یک واحد کنترل کاملاً کاربردی و پیشرفته است که به طور خاص برای دستگاه های ترمز فشار همگام سازی پیچشی مهندسی شده است. سیستم TP10 CNC مجهز به صفحه لمسی رنگی 10 اینچی واقعی است و یک رابط بصری و آسان برای استفاده برای اپراتورها ارائه می دهد. کنترل PLC آن عملکرد پایدار و قابل اعتماد را تضمین می کند ، در حالی که کنترل ارتباطات اتوبوس سوپن ارتباط سریع و موقعیت یابی دقیق را تسهیل می کند.
سیستم TP10 CNC حداکثر 350 برنامه را با 24 مرحله از هر کدام پشتیبانی می کند و انعطاف پذیری برنامه نویسی گسترده ای را برای انجام انواع کارهای خمشی فراهم می کند. این همچنین شامل یک عملکرد مدیریت کتابخانه قالب کاربر پسند ، انتخاب قالب و پیکربندی قالب ساده است. رابط منوی سیستم یا گزینه های برنامه نویسی جدول از ترجیحات مختلف کاربر ، و تقویت راحتی عملیاتی.
دقت و انعطاف پذیری خودکار
ترمز مطبوعات WC67K برای ساده سازی عملیات با چندین عملکرد خودکار طراحی شده است. این عملکرد یک عملکرد خودکار تسلیم پشتی است که موقعیت پشت صحنه را در حین عملیات خمشی تنظیم می کند تا از صحت و ایمنی اطمینان حاصل شود. این سیستم همچنین به طور خودکار فشار ، عمق ، زاویه ، انحراف و جبران عرض صفحه ، کاهش تنظیمات دستی و به حداقل رساندن خطاها را محاسبه می کند.
یکی از ویژگی های برجسته سیستم TP10 CNC ، توانایی آن در انجام خم شدن مرحله نامتناهی از طریق عملکرد برنامه پیوند آن است. این قابلیت امکان اجرای توالی خمشی پیچیده را با سهولت فراهم می کند و آن را برای تولید قطعات و قطعات پیچیده ایده آل می کند.
تطبیق پذیری و سفارشی سازی
سری WC67K تطبیق پذیری را در ابزار و بهره برداری ارائه می دهد. این دستگاه از 30 مشت فوقانی و 60 فوت پایین برای ظرفیت ذخیره سازی پشتیبانی می کند و طیف گسترده ای از ابزارهای خمشی را در خود جای داده و می میرد. توابع اختیاری مانند توابع پل و الگوریتم های پیشرفته جبران خسارت برای سفارشی سازی در دسترس هستند و به کاربران امکان می دهد دستگاه را متناسب با نیازها و برنامه های خاص خود تنظیم کنند.
طراحی کاربر محور این سیستم همچنین شامل یک صفحه برنامه دسترسی سریع برای راه اندازی آسان و سریع برنامه ها ، افزایش بیشتر کارایی عملیاتی است.
انطباق و صدور گواهینامه
در ترمز پرس Torsion-Sync CNC WC67K CE و ROHS دارای مجوز است ، مطابق با استانداردهای سختگیرانه بین المللی برای ایمنی و حفاظت از محیط زیست. این گواهینامه تأکید می کند تعهد دستگاه به کیفیت و رعایت نظارتی ، و اطمینان به سرمایه گذاری خود در اختیار کاربران قرار می دهد.
در ترمز پرس Torsion-Sync CNC WC67K ترکیبی از فناوری برش ، ساخت و ساز قوی و اتوماسیون پیشرفته برای ارائه یک راه حل خمشی با دقت بالا. با داشتن ویژگی های کاربر پسند و گزینه های قابل تنظیم ، این یک انتخاب عالی برای افرادی است که به دنبال ترمز مطبوعاتی قابل اعتماد و همه کاره برای نیازهای تولیدی خود هستند .
