آیا به دنبال یک برشی دقیق و بی دردسر گیوتین هستید که می تواند تمام صفحات فلزی را ضخیم تر از 10 میلی متر برش دهد؟
برشی هیدرولیک گیوتین سری QC11y ما برای شما مناسب است.
برشی سری QC11y مجهز به فناوری پیشرفته است ، با یک سیستم کنترل E21S ، سیلندرهای هیدرولیک قدرتمند و تیغه های تیز که می توانند برای زاویه برش تنظیم شوند ، برای اطمینان از دقیق و دقیق تنظیم می شود .
تصاویر جزئیات

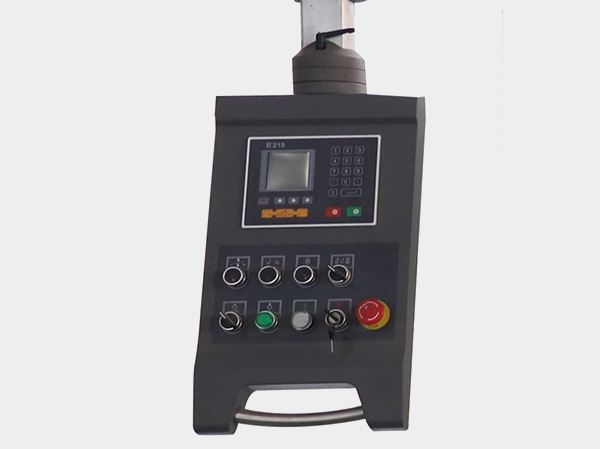

 | کنترلر E21S (استاندارد) * کنترل توقف عقب ، قادر به کنترل هر دو موتور استاندارد و اینورترها. |
 | تغذیه کار اسلاید تغذیه مجهز به یک غلتک متحرک همه کاره است که امکان پیشرفت صاف صفحه و تنظیم آسان موقعیت برش را در حین تغذیه فراهم می کند. این باعث صرفه جویی در وقت و نیروی کار می شود ، جداسازی مناسب و نصب توپ را تسهیل می کند و همچنین نگهداری بی دردسر را امکان پذیر می کند. |
 | سیلندر روغن را فشار دهید بهار از فولاد آلیاژ 60si2mn ساخته شده است و پد شوک با پلی اورتان ضخیم می شود. پایه فشاری ، صفحه پایین و مهر و موم روغن همه ضخیم و وارد شده است. |

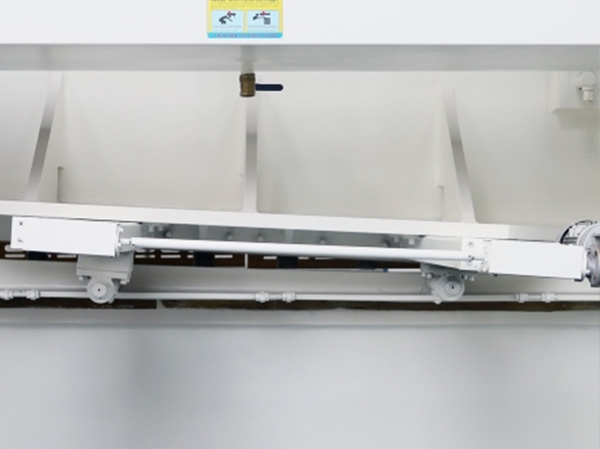

 | تیغه سنج پشتی قسمت پایین نگهدارنده ابزار مجهز به یک غلتک پشتیبان است که دارای یک آستین شافت خارج از مرکز است. این آستین توسط کاهش دهنده موتور برای چرخش هدایت می شود و در نتیجه ترخیص کالا از گمرک بین تیغه های فوقانی و تحتانی را تنظیم می کند. |
 | موتور سنج دستگاه توقف عقب برقی مجهز به اینورتر قابل تنظیم است که امکان تنظیم سریع و آهسته را فراهم می کند. علاوه بر این ، مجهز به یک دستگاه کنترل عددی کاربر پسند است که توابع رو به جلو ، عقب و موقعیت یابی را ارائه می دهد. |
 | کانکتور لوله با فشار بالا اتصال بین لوله فولادی یکپارچه و مفصل آستین با مقاومت فشار بالا مشخص می شود و از نشت روغن و تسهیل نگهداری آسان اطمینان حاصل می شود. |

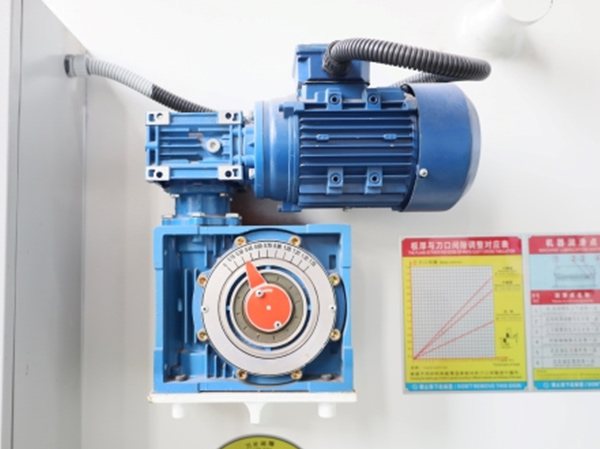

 | تنظیم شکاف تیغه برقی از موتور و کاهش دهنده برای کنترل دقیق و سریع تنظیم ترخیص از تیغه استفاده می شود. |
 | موتور اصلی موتور اصلی با ظرفیت بالا قدرت کافی و قوی را فراهم می کند . |
| مدل | ضخامت برش | طول برش | تعداد زمان سکته مغزی | زاویه برش | دامنه پشتی | قدرت اصلی |
| نوع | (میلی متر) | (میلی متر) | (T/min) | (°) | (میلی متر) | (KW) |
| 4x2500 | 4 | 2500 | 16 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x3200 | 4 | 3200 | 14 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x4000 | 4 | 4000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 5.5 |
| 4x6000 | 4 | 6000 | 8 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x2500 | 6 | 2500 | 18 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x3200 | 6 | 3200 | 15 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x4000 | 6 | 4000 | 12 | 0.5 ~ 1.5 | 20 ~ 600 | 7.5 |
| 6x5000 | 6 | 5000 | 10 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 6x6000 | 6 | 6000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x2500 | 8 | 2500 | 13 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x3200 | 8 | 3200 | 11 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x4000 | 8 | 4000 | 9 | 0.5 ~ 1.5 | 20 ~ 600 | 11 |
| 8x5000 | 8 | 5000 | 7 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 8x6000 | 8 | 6000 | 6 | 0.5 ~ 1.5 | 20 ~ 600 | 15 |
| 10x2500 | 10 | 2500 | 12 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x3200 | 10 | 3200 | 10 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x4000 | 10 | 4000 | 9 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 10x6000 | 10 | 6000 | 6 | 0.5 ~ 2 | 20 ~ 600 | 15 |
| 12x2500 | 12 | 2500 | 12 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x3200 | 12 | 3200 | 10 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x4000 | 12 | 4000 | 9 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x5000 | 12 | 5000 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 12x6000 | 12 | 6000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 18.5 |
| 16x2500 | 16 | 2500 | 8 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x3200 | 16 | 3200 | 7 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x4000 | 16 | 4000 | 6 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x5000 | 16 | 5000 | 5 | 0.5 ~ 2.5 | 20 ~ 600 | 22 |
| 16x6000 | 16 | 6000 | 4 | 0.5 ~ 2.5 | 20 ~ 600 | 30 |
| 20x2500 | 20 | 2500 | 8 | 0.5 ~ 3 | 800 ~ 800 | 30 |
| 20x3200 | 20 | 3200 | 7 | 0.5 ~ 3 | 800 ~ 800 | 30 |
| 20x4000 | 20 | 4000 | 6 | 0.5 ~ 3 | 800 ~ 800 | 30 |
| 20x5000 | 20 | 5000 | 5 | 0.5 ~ 3 | 800 ~ 800 | 30 |
| 20x6000 | 20 | 6000 | 4 | 0.5 ~ 3 | 800 ~ 800 | 30 |
| 2500 2500 | 25 | 2500 | 6 | 0.5 ~ 3 | 800 ~ 800 | 37 |
| 3200 25 25 | 25 | 3200 | 5 | 0.5 ~ 3 | 800 ~ 800 | 37 |
| 4000 25 25 | 25 | 4000 | 5 | 0.5 ~ 3 | 800 ~ 800 | 37 |
| 5000 25 25 | 25 | 5000 | 4 | 0.5 ~ 3 | 800 ~ 800 | 55 |
| 6000 25 25 | 25 | 6000 | 3.5 | 0.5 ~ 3 | 20 ~ 800 | 55 |
یک شرکت ستون فقرات کلیدی در صنعت ماشین آلات Forging. این شرکت در منطقه صنعتی Haian Binhai ، استان جیانگسو ، در Delta River River Yangtze توسعه یافته واقع شده است.
ما در تولید ماشینهای برش سری "Huaduan" سری "Huaduan" ، دستگاه های خمشی ، دستگاه های نورد صفحه ، پرس هیدرولیک و خطوط تولید برشی و سطح بندی. محصولات به طور گسترده ای در صنعت نور ، حمل و نقل هوایی ، کشتی سازی ، متالورژی ، ابزار دقیق ، لوازم برقی ، محصولات استیل ضدزنگ ، صنایع ساخت و ساز و دکوراسیون مورد استفاده قرار می گیرند. محصولات به اروپا ، آمریکا ، آسیای جنوب شرقی ، خاورمیانه و سایر کشورها و مناطق صادر می شوند.
شرکت ما دارای بسیاری از برش های داخلی ، تاشو ، نورد ، مطبوعات هیدرولیک ، خطوط تولید برشی تراشی و سایر کیفیت تولید حرفه ای ، تحقیق و توسعه ، سطح فنی در صدر صنعت است. ابزار Huaduan Machine Tool با آگاهی پیشرفته ، مفاهیم جدید و روحیه نوآورانه ، فن آوری های پیشرفته ای را در داخل و خارج از کشور ادغام می کند و به طور مداوم در حال توسعه محصولات صنعت است و پایه و اساس محکمی برای "Huaduan" برای ایجاد یک برند مشهور جهان در صنعت جعلی ایجاد می کند.
تجربه صنعت
پوشش کارخانه
محوطه سازی
مقدار خروجی سالانه
بهبود سرعت برش دستگاه های برش لیزر CNC در حالی که اطمینان از لبه های برش صاف یک کار بسیار چالش برانگیز است ، زیرا شامل بهینه سازی جامع پارامترهای متعدد مانند قدرت لیزر ، سرعت برش ، جریان گاز...
بیشتر بخوانیدبهبود مقاومت در برابر لرزش کلی دستگاه برش کلید بهینه سازی عملکرد تجهیزات ، گسترش عمر خدمات و بهبود دقت پردازش است. با بهبود سیستم پشتیبانی ، می توان تأثیر لرزش بر روی تجهیزات را به طور مؤثر ...
بیشتر بخوانیدسازگاری دستگاه CNC دقیق ابزارهای پردازش مواد مختلف یک مسئله پیچیده است که شامل خصوصیات مواد ، دقت پردازش ، انتخاب ابزار ، پارامترهای فرآیند و جنبه های دیگر است. تفاوت در خصوصیات فیزیکی و شیم...
بیشتر بخوانیددر دستگاه برشی گیلوتین هیدرولیک QC11y CNC اوج دقت و کارآیی در فناوری برش صفحه فلزی را نشان می دهد. این دستگاه که برای عملیات با کارایی بالا طراحی شده است ، در برش صفحات فلزی ضخیم تر از 10 میلی متر با دقت و قابلیت اطمینان بی نظیر است. ساخت و سازهای قوی و ویژگی های پیشرفته آن ، آن را به ابزاری اساسی برای صنایعی تبدیل می کند که نیاز به قابلیت برش برتر و کارآیی عملیاتی دارند.
ساخت و ساز برتر و دوام: برشی QC11y دارای یک قاب و ابزار است که از اجزای سازه ای فولادی با استحکام بالا ساخته شده است. استراحت ابزار فوقانی برای از بین بردن استرس داخلی و در نتیجه افزایش استحکام و پایداری افزایش یافته است. این ساخت و ساز با دوام تضمین می کند که دستگاه به طور مداوم حتی در شرایط سنگین عمل می کند و در طی دوره های طولانی ، کاهش دقیق و قابل اعتماد را نیز فراهم می کند.
مکانیسم پیشرفته برش: در هسته QC11y سیستم هیدرولیک پیشرفته آن است که دارنده ابزار را در امتداد ریل های راهنمای دقیق هدایت می کند. با استفاده از سیلندرهای هیدرولیک قوی ، حرکت برشی صاف و دقیق است و با هر عمل برش های تمیز را تحویل می دهد. سیستم تیغه سنج پشتی ، دارای یک غلتک پشتیبان با آستین شافت خارج از مرکز ، برای تنظیم دقیق ترخیص از تیغه ، موتور محور است. این امر شکاف های برش بهینه را برای ضخامت های مختلف مواد تضمین می کند و دقت کلی دستگاه را افزایش می دهد.
سیستم کنترل پیشرفته: مجهز به کنترلر E21S ، QC11y کنترل پیشرفته ای بر عملکرد خود ارائه می دهد. این کنترلر تنظیمات توقف عقب را با هر دو موتور استاندارد و اینورترها مدیریت می کند ، از خروجی های دیجیتال قابل برنامه ریزی دوگانه پشتیبانی می کند و شامل یک عملکرد کارآمد شمارش قطعه کار است. این برنامه حداکثر 40 برنامه را با 25 مرحله کار ذخیره می کند و دارای یک رابط کاربر پسند با پشتیبان گیری یک کلیک و بازیابی تنظیمات پارامتر است. صفحه نمایش LCD از تبدیل یکپارچه انگلیسی و چینی پشتیبانی می کند ، و آن را در دسترس و آسان برای اپراتورها در محیط های مختلف قرار می دهد.
تنظیم شکاف تیغه برقی: برشی شامل یک سیستم تنظیم شکاف تیغه برقی ، با استفاده از یک موتور و کاهش دهنده برای کنترل سریع و دقیق ترخیص از تیغه است. این ویژگی امکان تنظیم سریع ، تسهیل برش دقیق و کاهش تلاش دستی را فراهم می کند. این سیستم با ساده تر کردن فرایند تنظیم ، راندمان عملیاتی را افزایش می دهد.
سیستم تغذیه ای کارآمد: QC11y شامل یک کار با تغذیه پیشرفته با یک غلتک متحرک است که برای تسهیل پیشرفت صاف صفحات فلزی طراحی شده است. این سیستم امکان تنظیم آسان موقعیت برش در هنگام تغذیه ، صرفه جویی در وقت و نیروی کار را فراهم می کند. این طرح همچنین تعمیر و نگهداری را با جداسازی مناسب و نصب توپ غلتکی ساده می کند.
سیستم هیدرولیک قابل اعتماد: سیستم هیدرولیک QC11y برای عملکرد و دوام مهندسی شده است ، که دارای اتصالات لوله ای با فشار بالا است که از نشت روغن جلوگیری می کند و از نگهداری آسان اطمینان حاصل می کند. این سیستم به حفاظت از ایمنی سرریز بیش از حد مجهز است و نمایش روشنی از ارتفاع سطح روغن را فراهم می کند ، و این امکان را فراهم می کند تا تا 16 ساعت بدون وقفه ، عملکرد مداوم را در زیر بار رتبه بندی کند.
موتور اصلی قدرتمند: یک موتور اصلی با ظرفیت بالا QC11y را قدرت می دهد و قدرت کافی و قابل اعتماد را برای کارهای برش سنگین ارائه می دهد. این موتور عملکرد مداوم را تضمین می کند و توانایی برشی در رسیدگی به برنامه های صنعتی را با سهولت افزایش می دهد.
موتور سنجی پشتی دقیق: سیستم موتور سنج پشتی دارای اینورتر قابل تنظیم برای هر دو تنظیم سریع و آهسته است که توسط یک دستگاه کنترل عددی تکمیل شده است که عملکردهای رو به جلو ، عقب و موقعیت یابی را ارائه می دهد. این سیستم پیشرفته کنترل دقیق بر روی توقف عقب را فراهم می کند و باعث افزایش تطبیق پذیری و دقت دستگاه می شود.
در دستگاه برشی گیلوتین هیدرولیک QC11y CNC برای رعایت بالاترین استانداردهای دقت و کارآیی طراحی شده است. ویژگی های پیشرفته ، ساخت و ساز قوی و عملکرد برتر آن را به یک دارایی ارزشمند برای هرگونه عملیات فلزی تبدیل می کند و نتایج برش قابل اعتماد و با کیفیت بالا را برای طیف گسترده ای از برنامه ها ارائه می دهد .
